宝福珠宝文化产业园安防系统应用案例

关键词： 监控系统  报警系统  门禁系统  考勤系统  巡更系统  食堂消费系统  背景音乐

    深圳宝福珠宝文化产业园智能安防及各子系统包括：闭路监控系统、周界防范报警系统、门禁系统、考勤系统、巡更系统、智能停车场系统、电梯管理系统、食堂消费系统、网络综合布线系统、背景音乐广播系统。本文介绍主要的安防子系统在珠宝园中的应用，希望读者喜欢。

    深圳宝福珠宝文化产业园位于龙岗南湾水官高速与李朗大道交汇处，紧邻深圳市重大建设项目——深圳李朗国际珠宝城，是深圳市政府和龙岗区政府重点支持的产业项目。珠宝园规模巨大，总占地面积约38125平方米，总建筑面积124900平方米，绿化率达40%，项目内规划有工业厂房、办公楼、四星级酒店、宿舍、多功能厅、会议室、商业大厦、珠宝专业市场及配套的食堂、员工活动中心等。

    宝福珠宝园是重要的贵金属产业园区，先进实用的安防管理是对园区内人员和设备提供安全屏障的必要保证，为此需配置周密、合理的安全防范系统。根据园区的使用功能和组成结构，建筑内的安全防范系统设置应综合考虑整体的基本安全管理的专用安全管理目标，并达到安全、高效管理的目的。

    项目主要设计的智能安防及各子系统如下：闭路监控系统、周界防范报警系统、门禁系统、考勤系统、巡更系统、智能停车场系统、电梯管理系统、食堂消费系统、网络综合布线系统、背景音乐广播系统。本文介绍主要的安防子系统在珠宝园中的应用。

建设目标

    为进一步提高宝福珠宝文化产业园的智能化、信息化、安全化，提升产业园的管理效率及形象档次，采用目前国际先进的智能IC卡技术、视频监控技术，结合计算机网络在数据检索、通信、采集方面的优势，以实现人员工作证、门禁通行钥匙、考勤、消费、巡更、停车、防盗报警、电梯控制、图书管理等多项管理职能，在计算机网络环境下尽享现代智能化管理方式的便利之处。

    该系统是一套功能强大的计算机智能控制系统，集计算机技术、网络通讯技术、自动控制技术和智能卡技术于一体，将园区内部各个分散的管理和服务设施全面纳入计算机综合管理系统中，实现整个智能化管理系统的高度集成，真正实现全方位智能综合管理的目的。

解决方案

    在传统意义上，员工的证件、档案、考勤、食堂就餐、停车场等管理都是不关联的，各部门之间没有相互的联系，造成人力和财力的浪费，而且工作效率低下。依据用户的实际要求和管理需要，建立闭路监控系统、门禁系统、考勤系统、巡更系统、智能停车场系统、电梯管理系统、周界防范报警系统等应用子系统，以一卡通系统为切入点，来实现内部各分系统之间的信息交换、共享和统一管理，同时也实现一卡通系统与各子系统之间的信息交换，统一管理和联动控制。

一卡通系统管理中心

一卡通系统管理中心将门禁、停车场、考勤、巡更、收费等各子系统的信息数据进行集中、统一管理，有效保证各子系统数据的同步和完整，实现各子系统之间的“一卡通行，资源共享”。

1、管理中心系统特点：

·完善的管理功能；

·严密的卡片管理机制；

·强大的数据处理功能。

2、管理中心系统结构

    一卡通系统管理中心由服务器和管理PC机和系统管理软件、读写卡器（或发卡器）组成，配备打印机，服务器根据实际需要可以采用双机热备份，也可以是一台服务器。

3、管理中心系统软件功能

主要提供以下功能：

·系统设置功能：提供各子系统权限，参数设定，通讯端口设定，数据库备份、恢复、清空等功能；

·人事管理模块：用户的一些基本资料以及各级部门管理功能（增加、删除、修改等），实行各子系统用户资料统一管理功能；

·卡片管理功能：主要包括卡片的录入和发卡2个部分，一是卡片录入：把新卡通过发卡器（或者其他模式）录入系统卡片管理模块作为待发卡资料，包括增加、删除、修改、保存等功能；二是发卡：发卡功能是从待发卡资料中选择对应卡片发给对应的用户，在发卡过程中必须选择卡片将要应用到的所有子系统，对卡片作用进行分类，方便各个子系统对卡片的操作；

·查询报表统计功能：提供各子系统数据精确分析、查询、导出多种报表格式以及打印功能；

·设备管理：系统增加硬件设备，并对其进行分类（如：停车场、门禁用等），并进行相关参数设置；

·帮助：版权所有，软件使用说明书。

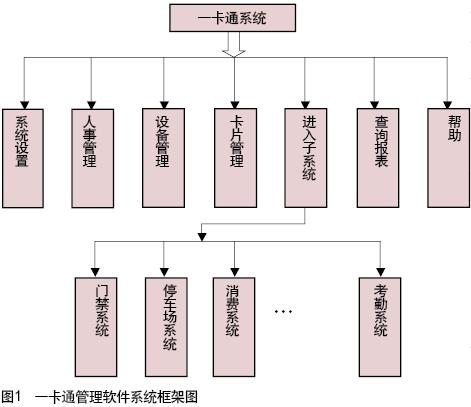

    一卡通管理软件由管理中心、门禁系统、停车场系统、考勤系统等各个模块及子系统组成（系统框架如图1）。

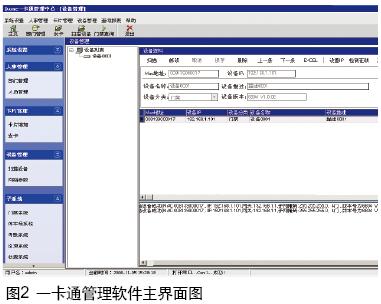

4、一卡通系统软件主界面（图2）

门禁管理系统

    宝福珠宝工业园门禁系统基于一卡通平台设计，可与其它一卡通子系统统一管理。系统具备门禁主机和防盗报警主机功能，支持通用的读卡技术，包括感应卡、磁卡、密码键盘、指纹等。对重要的门锁开启智能设置（卡加密码、指纹加密码、胁迫码、超级密码、多卡开门）。

    另外，系统可通过软件设置封锁指定门禁点的功能，某些权限的卡按指定的门禁点路线行走才能开门，否则拒绝开门并有报警提示。当刷卡进入指定门禁区域后，必须在规定的时间刷卡退出，否则卡失效，也可设置指定的卡的使用次数（可按指定时段、每天、以及指定时期规定使用次数）。门禁控制器所有输入和输出点可自由设置组合对应关系，编制复杂的逻辑功能。输出点和组也可以接受时间段和节假日控制自动关闭或打开。

    对于要害部门，如珠宝园金库门、珠宝展厅、财务室等开启智能设置（卡加密码、指纹加密码、胁迫码、超级密码、多卡开门）多卡开门功能，可以在15卡范围内自行设置“多卡”的数量。主、副卡功能，“主”和“副”的数量可15卡内自行填写。

    珠宝园工厂车间门禁按时间段自动切换功能，在解除状态下刷卡开门，在受控状态普通权限卡刷卡和按钮都无法进出，对合法卡自动识别读卡器显示绿灯，非法卡显示红灯并自动报警。

    园区控制中心服务器电脑安装先进的动态电子地图软件，实时监控整个园区的每个门禁点和报警点，并实现与闭路监控系统和防盗报警系统的联动，当有非法开门报警时，自动启动相应区域的摄像监视系统及录像设备；当防盗报警系统报警时，强行封闭相应通道门，确保财产安全。能够与火灾报警系统进行联动，发生火警时，门禁控制系统收到事故报警信号，自动释放相关区域的所有电磁门锁，使人员能够迅速逃生。

闭路监控系统

    宝福珠宝工业园对闭路监控的要求非常严格，特别是对生产车线上的每个细节都严格监控，要求监控摄像机遍布整个生产车间，由于珠宝加工使用的原料往往很微小且贵重，一切不容有失，每位工人和每件微小的原料都必须丝毫不漏的在视频监控之下。某些特殊位置的摄像机要求具有超宽动态功能、真正日夜转换功能。

    系统前端摄像机共428台，枪式摄像机391台，室外快球摄像机25台，电梯摄像机12台。所有摄像机视频信号接入监控中心的视频矩阵和硬盘录像机，配置12台42寸液晶监视器组成电视墙监视图像。闭路监视系统与防盗报警系统、门禁控制系统等联动，由中央控制室进行集中管理和监控。

停车场系统

    宝福珠宝工业园停车场管理系统是一个非接触式智能IC卡为车辆出入停车场凭证、车辆图像对比管理为核心的综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对在停车场中停车的车辆按照预先设定的收费标准实行自动收费，该系统将先进的IC卡识别技术和高速的视频图像存储比较相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、保安和管理等进行全方位人性化管理。此外，由于珠宝行业的特殊性，在园区的主入口除安装智能车辆管理系统外，还安装了高强度的路障机，防止大吨位车辆暴力冲抢。

考勤管理系统

    宝福珠宝工业园考勤系统使用考勤读卡器，在管理主机上安装考勤软件，门禁与考勤系统结合工作，可以在现有门禁点中任意选择合适点位兼作考勤，也可以增加专门的读卡器作为考勤。发行后的智能卡印上照片，可以作为员工工作证。上班时，员工在考勤点前出示自己员工卡后，读卡器自动记录考勤数据；下班或外出时，同上班一样只需读一下卡，电脑便记录所需的信息。通过考勤软件进行考勤统计和考勤报表信息查询,处理过程自动化，完善人事管理现代化，代替了以往的人工签卡﹑打卡，方便管理人员统计﹑考核各部门出勤率，准确地掌握员工出勤情况。

巡更管理系统

    系统共设计112个巡更点。保安巡更时，按巡更软件事先编排好的巡更路线巡视线路，在规定的时间内，在各巡更点读卡器上用巡更卡读卡记录巡更信息。读卡器采集的信号，记录有巡更员到达日期、时间、地点及相关信息。若不按正常程序巡视或发生特殊意外，则管理中心电脑将产生报警信号，弹出相应画面警示,以便采取相应措施。系统可生成常用统计报表，定期统计汇总，控制管理中心也可随时查询整理备份相关信息，对失盗失职进行有效分析。该系统可实现对保安进行定时、定点、定线路的巡更管理。

电梯管理系统

    为避免闲杂人员随意使用电梯，加强厂区的安保，提高物业的智能化管理，支持环保倡议，电梯控制管理显得尤为重要。宝福珠宝工业园共有16部电梯配置电梯管理系统，其中12部电梯每部7层，4部电梯每部15层使用智能化控制。刷卡到达指定楼层，刷卡后开通按钮权限，手动按键到达想去的楼层，未经授权的楼层按键无效。

系统集成及联动

    项目根据用户需求，优选各种技术和产品，将各个分离的子系统连接成为一个完整可靠经济和有效的整体，并使之能彼此协调工作，发挥整体效益，达到整体性能最优。主要体现为：

1、一卡通系统内部的高度一体化集成

    包括门禁系统、考勤系统、巡更系统、智能停车场系统、电梯管理系统、食堂消费系统这几个子系统。它们以一卡通管理中心软件模块为核心，各子系统共享同一个主数据资料，可实现中心统一发卡，不必再分别到各子系统发卡。从而实现了高效统一管理，实现了真正的一卡通系统管理，即基于“一卡、一库、一网”和设计思想：“一卡”就是在一张卡片上实现门禁、考勤、就餐、巡更、停车场、娱乐消费、内部购物等功能；“一库”就是在同一个软件管理平台上，实现卡的发行、挂失、充值、资料查询等管理，所有系统共用一个数据库；“一网”就是各系统的终端接入局域网进行数据传输和信息交换。

2、与其它安防系统的有机联动

    主要指一卡通系统与视频监控子系统、周界防范子系统、入侵报警子系统、广播背景音乐子系统等。主要体现为：当有周界报警发生时，自动联动相关位置的外围视频监控系统的高速球摄像机转到警情发生位置并自动录象，同时在监控中心的电视墙上也第一时间自动切换的报警位置的画面，以供保安人员及时查看和事后取证。当门禁系统的门被异常打开时可自动联动视频监控系统的摄像机转向指定位置并录像。当入侵报警系统报警时可联动门禁系统封锁相关的通道门，让入侵者难以逃脱。此外，当一卡通在线巡更发生异常时也可自动联动报警系统，提醒保安人员去核实现场情况。

3、与其它弱电系统进行必要的联动

    如消防报警系统、BMS楼宇自控系统，此外，还将与ERP等系统做数据接口，如考勤与薪资、人事管理等交互数据，互为依据。

结语

    宝福珠宝文化产业园的规模在国内乃至国际上排行前列，宝福珠宝是中国驰名商标，此类大型珠宝园区的安防系统具有其特殊性，对闭路监控、门禁等系统具有很高的要求，本案例的安防系统目前已竣工并正式运行，为宝福珠宝的安全管理和生产保驾护航，得到了用户的一致好评，对于珠宝同行建设安防系统具有很高的参考价值。（本文作者郑平现任职于深圳丽泽智能科技有限公司）
