红塔集团楚雄卷烟厂园区监控系统方案

关键词：楚雄卷烟厂　园区监控系统　 工厂监控

【安防知识网】红塔烟草(集团)有限责任公司，创业于1956年。红塔集团实施“归核化”战略，坚持“以主业为主，提质创新，增强企业核心竞争力”的工作思路，以消费者为导向，以科技创新带动产品品质不断提高，2008年，红塔品牌总规模超过了400万箱，集团核心品牌“红塔山”、“玉溪”继续强势发展。除致力于做精、做强、做大烟草主业之外，红塔集团还成功涉足能源交通、金融保险、医药以及轻化工行业，独资、控股、参股71家企业，累计对外投资达150亿元人民币。

　　红塔集团楚雄卷烟厂始建于1974年，于1998年7月，与红塔集团构成母子公司体制。2004年9月，与集团总部实现了一体化整合。红塔集团楚雄卷烟厂拥有固定资产20多亿元，总资产656亿元。1999年4月，通过了ISO9002质量体系认证，获得认证证书，2001年完成ISO9001、2000标准转换。在2000版《质量守册》和程序文件投入运行后，于2002年4月通过了认证，企业质量管理步入了规范化、标准化轨道。年卷烟生产销售55万箱，并实现了生产、物流及管理的全程信息化管理。

　　建设背景

　　红塔集团楚雄卷烟厂易地搬迁技改工程项目是云南省“十一五”重点建设项目之一，是红塔集团继第三轮大规模技术改造以来的一个大工程，该项目的实施，对进一步增强红塔集团自主创新能力，提升中式卷烟核心技术，增强总体竞争实力，进一步推进集团品牌发展战略的实施，促进全省和楚雄州经济社会又好又快发展具有重要的意义。整个工程占地1054亩，分两期进行，一期工程总投资10亿元人民币(不含烟用机械设备购置及改造投资)，生产设计能力60万箱。主要应用红塔集团成熟的特色工艺技术，统一制丝、卷包、打叶复烤生产线及相关配套设施进行整体搬迁技改。工程预计2008年完成土建，2009年进入设备安装调试并投产。该项目建成后，红塔集团楚雄卷烟厂将成为行业内设备技术领先、环境一流的花园式工厂。

　　安防系统集成化：2008年海南卷烟厂火灾给集团以及国家造成重大损失，究其原因主要是采用的安防系统技术较落后。安防系统中的视频监控、报警、门禁、消防等系统均为独立割裂的系统，当有紧急情况时，无法实现联动;存储录像不清晰、保存方式落后给园区的录像存储带来不小的隐患。因此在楚雄卷烟厂新厂区的安防系统设计时特别地考虑到技术的先进性以及系统的开放融合性。

　　新园区的整体规划：楚雄卷烟厂分为安防监控与生产监控，总体预计近1000余监控点，覆盖园区周界、生产车间、办公楼、成品库等重要部位。按照以前的思路将生产监控与安防监控分开建设，容易造成管理维护麻烦，人力资源浪费等问题。在本次新园区建设中，按照“统一部署、分区域权限管理”的原则将生产监控与安防监控统一建设，同一套系统管理，并实现两个部门之间的资源共享。

　　建设目标

　　红塔集团楚雄卷烟厂视频监控系统是对厂区道路出入口及各建筑出入口、过道、电梯轿箱、重要场所及生产现场等区域进行视频监控及报警联动，通过摄像机等前端设备，依托安防专用网络，采用数字视频监控架构，实现全厂区的视频监控及报警联动。

　　红塔集团楚雄卷烟厂建筑群由综合办公楼(A、B座)、联合工房、动力中心、打叶复烤工房、分选车间、收烟大棚、仓库、易燃易爆品库、消防经警楼等构成。该系统采用数字化的视频监控, 分布式存储，统一管理模式。存储设备分区部署在相关弱电间，集成报警、照明联动功能，摄像机供电采取从就近弱电间电源接用方式，前端室外摄像机视频及控制信号等采取相应的防雷措施。

红塔集团楚雄卷烟厂视频监控系统建设的总体目标：通过对全厂区室/内外重点区域实施实时视频监控，以及监控系统与入侵检测系统、火灾自动报警系统、智能照明等系统的联动，建成一个综合监控系统平台，实现监控信息的共享，为生产过程管理及厂区安全管理提供信息依据，并为管理层提供有价值的信息。监控区域：生产区、厂区道路出入口及各建筑出入口、过道、电梯轿箱、停车场、围墙及重要场所等区域。前端监控点近1000个

解决方案

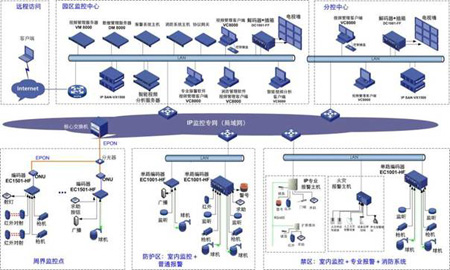

　　H3C视频监控解决方案完全采用IP方式承载，在各区域的前端监控点，部署视频编码器将监控摄像头的模拟信号转换为IP数字信号。为保证图像质量与效果，前端视频编码器全部采用单路编码器。其中室外采用EC1501-HF EPON视频编码器，通过室外EPON链路接入到安防专网中;室内采用单路编码器EC1001-HF+插箱的方式，根据各个区域的监控点数不同来部署。通过安防专网承载方案，将视频图像传送到不同区域的监控中心;监控中心则通过视频解码器将图像呈现在大屏幕上，同时将图像集中存储。整体解决方案如下：

　　安防系统(包括视频监控、报警、门禁、消防等)采用专网传输的方式，同时在核心层与生产网、办公网进行融合，核心采用H3C S12500高端100G核心交换机作为数据转发。采用了有线与EPON结合的方式，即室外分散监控点采用EPON传输，室内监控点通过接入层交换机实现图像的传输。

　　实施效果

　　为保证新园区视频监控系统完整与可靠性，H3C对新园区的整体规划做了详细的分析，为确保图像的高清晰与高可靠，与传统的模拟监控系统进行现场对比，打消了用户对IP数字监控清晰度的疑虑。并在园区网络系统建设时，充分考虑到视频监控对组播以及高转发、低延时的需求，制定有针对性的解决方案，在接入多业务系统的同时，实现承载网络的稳定可靠。利用系统的可扩展性以及EPON技术，解决了系统分期建设的难题，减少了后期扩容的难度以及费用。作为首个烟草园区整体解决方案，在烟草行业中进一步提升了我司的整体品牌。

　　解决方案亮点：

　　1、提供包含网络、存储、监控、管理的整体解决方案，核心采用100G数据中心级交换平台实现了企业的三网合一，并保证各个系统的稳定可靠，提升了企业的信息化水平。

　　2、全网采用高性能的单路视频编码器，最高支持8M码率，可提供高清晰度的图像，满足园区重点监控点的需要。

　　3、园区周界以及道路采用EPON技术，既可实现线路的统一管理，也方便今后系统的维护，进一步节省用户成本;

　　5、数据存储采用安全可靠的IP SAN集中存储，所有监控点录像均按照2M码率、D1分辨率存储15天，实现所看即所录，全局RAID以及热备技术保障了视频录像的安全性。

　　4、监控系统采用开放融合的平台，可实现与报警、门禁、消防系统的联动。统一的网管、分级分域分权限管理以及专网传输实现系统维护管理的便捷迅速。

　　通过采用先进的IP 智能监控系统，楚雄卷烟厂真正实现了企业安防的IT化，提升了企业的信息化水平，同时通过开放、标准的IP监控系统平台实现多业务融合，使得新厂区的安防系统更加优化以及联动，真正实现了楚雄卷烟厂的“智能园区”。
